很多客户用了几年冷水机，却说不清它是怎么制冷的。其实看懂螺杆式冷水机组工作原理图并不难——整个机组就是靠 4 个核心部件，让制冷剂在一个密闭回路里循环，把热量从你的生产线"搬"到外面去。下面结合原理图，一步步讲清楚。

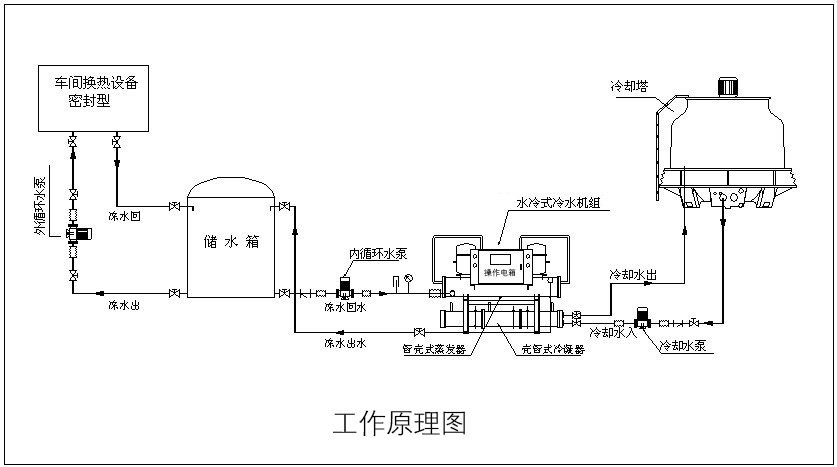

一张标准的螺杆式冷水机组工作原理图，通常包含 4 个核心部件和两条回路：

1、制冷剂回路：压缩机 → 冷凝器 → 膨胀阀（节流装置）→ 蒸发器 → 回到压缩机，周而复始；

2、水回路：冷却水（或空气）带走冷凝器的热量，冷冻水把冷量送给你的生产设备。

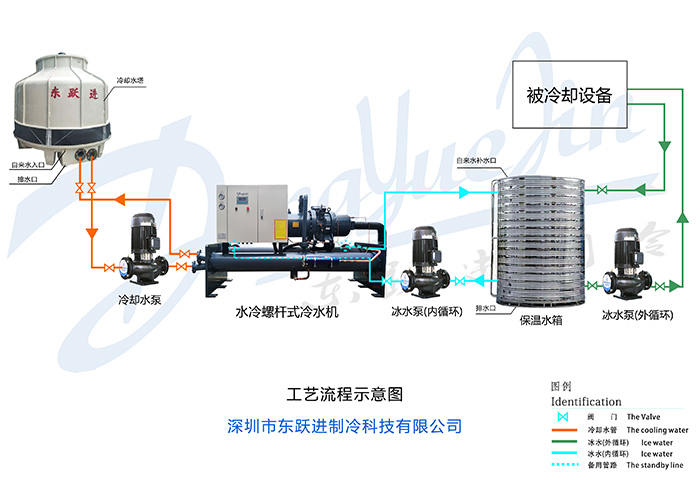

螺杆式冷水机组工作原理图

记住一句话就能理解全部原理：制冷剂在蒸发器里"吸热"变气体，在冷凝器里"放热"变液体，压缩机和膨胀阀负责维持这个循环的压力差。

压缩机把蒸发器出来的低温低压气态制冷剂压缩成高温高压气体，为整个循环提供动力。螺杆式压缩机靠一对相互啮合的阴阳转子旋转压缩气体，没有活塞机的往复运动，所以振动小、噪音低、可以 24 小时连续运转，这也是螺杆机组适合工业场合的根本原因。

高温高压的制冷剂气体进入冷凝器，把热量交给冷却介质后液化：

1、水冷螺杆机组：用壳管式冷凝器，热量被冷却塔循环水带走，能效更高；

2、风冷螺杆机组：用翅片式冷凝器，靠风扇直接吹空气散热，省去冷却塔。

这也是选型时"水冷还是风冷"的根本区别——散热方式不同，决定了能效、安装条件和适用场景。

高压液态制冷剂经过膨胀阀节流后，压力和温度骤降，变成低温低压的气液混合物，为下一步吸热做好准备。膨胀阀还会根据负荷自动调节制冷剂流量，流量控制得准不准，直接影响出水温度的稳定性。

低温制冷剂在蒸发器里吸收冷冻水的热量而蒸发，冷冻水因此被降温到 5~15℃（低温机组可到 -40℃），再由水泵送到你的生产线去冷却设备或产品。你感受到的"制冷效果"，其实全部发生在蒸发器这一端。

螺杆机组的原理图上还有一条容易被忽略的油路：润滑油被喷入压缩机腔体，起密封、冷却、润滑作用，再经油分离器回到压缩机。油路是否正常（油温、油位、油压差），直接关系压缩机寿命——很多螺杆机故障，根源都在油路，这一点在下一篇《螺杆制冷机油温过高怎么办》里会专门讲。

看懂工作原理图，至少能帮你三件事：选型时听得懂厂家方案、使用时知道每个部件在干什么、出故障时能快速定位方向。原理不神秘，但它决定了你会不会用、能不能用好这台设备。
