冷水机工作原理-工艺流程图解

一、蒸气压缩式制冷循环的基本原理

工业冷水机是以蒸气压缩式制冷循环为基础、以水为载冷剂的工艺冷却设备。其制冷系统由压缩机、冷凝器、节流装置、蒸发器四大部件构成，制冷剂在密闭管路内依次经历四个热力过程，构成完整的制冷循环：

1、压缩过程：压缩机吸入蒸发器出口的低温低压制冷剂蒸气，经压缩后排出高温高压制冷剂气体，为制冷剂循环提供动力；

2、冷凝过程：高温高压制冷剂气体进入冷凝器，向冷却介质（冷却水或空气）放热，冷凝为高压常温液体，所释放的冷凝热经冷却水塔或冷凝风扇排至环境；

3、节流过程：高压液体制冷剂经热力膨胀阀（或电子膨胀阀）节流降压，转变为低温低压的气液两相状态；

4、蒸发过程：低温低压制冷剂进入蒸发器，吸收冷冻水热量后汽化，使冷冻水温度降至工艺设定值（常规工况5℃~常温可调）；汽化后的制冷剂蒸气重新被压缩机吸入，循环往复。

从水系统侧分析，冷水机运行涉及两个基本回路：冷却水回路（散热侧）负责将冷凝热排放至环境；冷冻水回路（供冷侧）负责将低温冷冻水输送至被冷却设备，吸收工艺热负荷后回流再冷却。各机型的差异主要体现在压缩机形式、冷凝器形式与系统集成方式三个方面，以下结合原理图分别说明。

二、水冷螺杆式冷水机工作原理

水冷螺杆式冷水机以半封闭螺杆式压缩机为压缩部件，冷凝侧采用壳管式冷凝器，蒸发侧采用壳管式蒸发器。

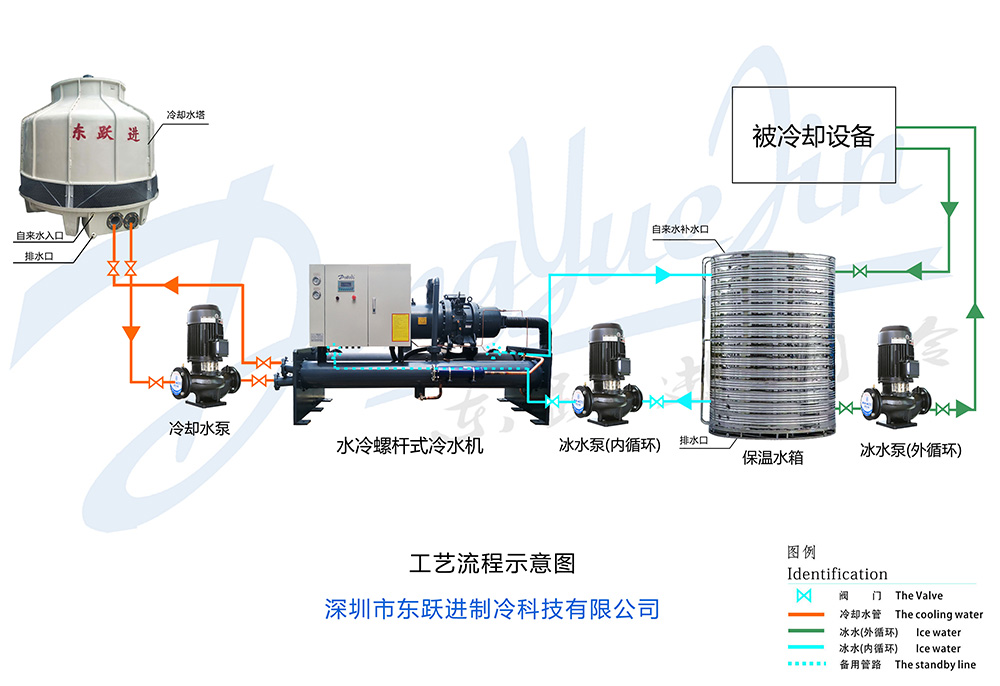

工作流程：压缩机排出的高温高压制冷剂气体进入壳管式冷凝器，与冷凝器内流动的冷却水进行热交换后冷凝为高压液体；冷却水吸收冷凝热后温度升高，由冷却水泵输送至冷却水塔，经喷淋散热降温后返回冷凝器，构成冷却水循环回路。高压液体制冷剂经膨胀阀节流后进入蒸发器，吸收冷冻水热量而汽化，冷冻水被冷却至设定温度后由冷冻水泵输送至用冷端；制冷剂蒸气返回压缩机，完成制冷循环。

结构特点：螺杆式压缩机为回转式容积压缩，运动部件少、振动小、单机制冷量大，并可通过滑阀实现无级能量调节，部分负荷性能优良；水冷式冷凝温度较低，机组能效比（COP）高于同容量风冷机型。

适用场合：制冷量需求较大且具备冷却水塔安装条件的场合，如化工、电镀、注塑、制药、食品加工及中央空调系统等。

三、风冷螺杆式冷水机工作原理

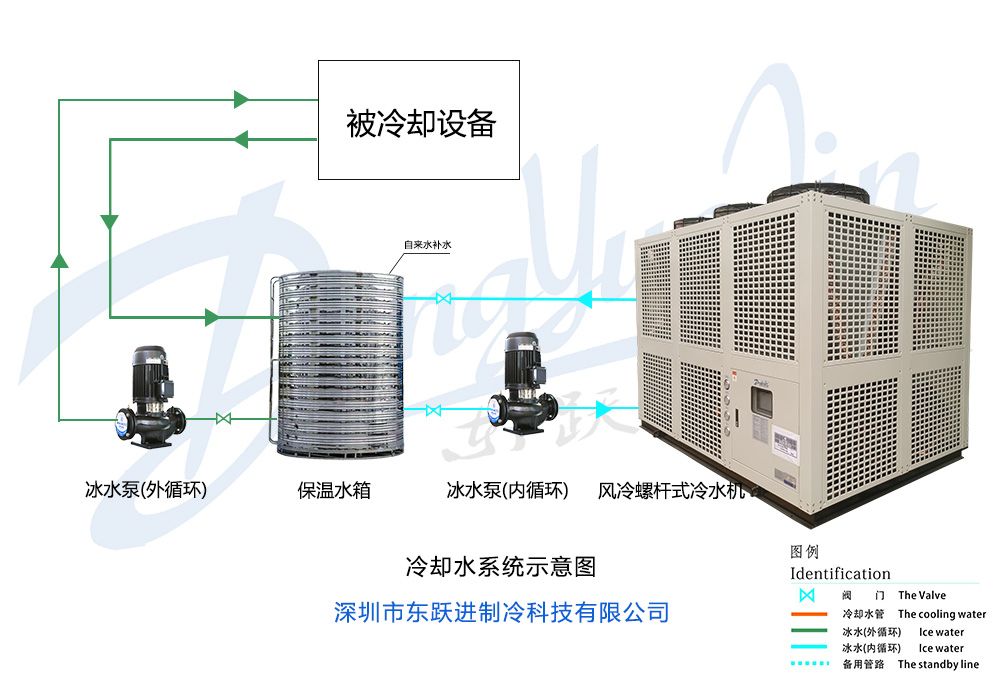

风冷螺杆式冷水机同样采用螺杆式压缩机，冷凝侧改为翅片式空气冷却冷凝器，由轴流风扇强制空气对流带走冷凝热，制冷剂热量直接排入大气，无需配置冷却水塔、冷却水泵及冷却水管路。

工作流程：高温高压制冷剂气体在翅片式冷凝器内经强制风冷冷凝为高压液体，经膨胀阀节流后进入蒸发器冷却冷冻水，冷冻水侧系统与水冷机型一致；汽化后的制冷剂蒸气返回压缩机完成循环。

结构特点：省去冷却水系统，安装条件简化，适用于不便设置冷却水塔的项目；冷凝温度受环境干球温度影响，名义工况能效比略低于水冷机型；机组宜布置于通风良好的室外或机房，并保证进、出风侧换热空间，避免热风短路。

适用场合：水资源匮乏、水质较差或不便设置冷却水塔的项目，以及户外、屋面安装场合。

四、水冷箱式冷水机工作原理

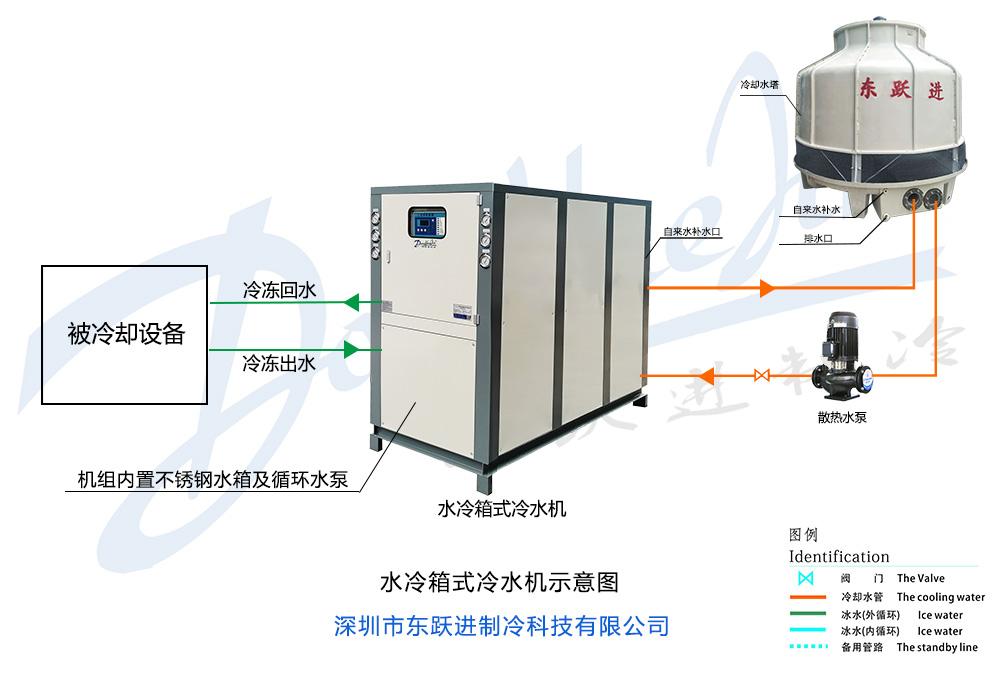

水冷箱式冷水机将压缩机、壳管式冷凝器、蒸发器、水箱、水泵及电控系统集成于钣金箱体内。冷凝侧仍需外接冷却水塔与冷却水泵构成冷却水回路；冷冻水侧由内置水箱与水泵直接供液。

工作流程：制冷剂循环与基本循环一致；冷冻水在内置水箱与蒸发器之间循环冷却至设定温度，由内置水泵加压输出至用冷设备，吸热回水返回水箱再次冷却。

结构特点：集成度高、占地面积小，现场仅需连接冷却水进出管与冷冻水供回管；箱体封闭可降低运行噪声并保护内部部件；内置水箱具备蓄冷与稳压缓冲作用，可减小负荷波动引起的机组频繁启停。

适用场合：中小冷量、机房空间受限的场合，如激光加工、实验室仪器、小型注塑、电子加工等工艺冷却。

五、风冷箱式冷水机工作原理

风冷箱式冷水机为箱式集成结构与风冷冷凝方式的组合：冷凝器为翅片式，由风扇强制排风散热；内置水箱、水泵与控制系统，接通电源与冷冻水管路即可投入运行，无需冷却水塔。

工作流程：制冷剂在翅片式冷凝器内经强制风冷冷凝，经节流后于蒸发器内冷却内置水箱中的冷冻水，再由内置水泵输送至用冷端，回水返回水箱再冷却。

结构特点：安装最为简便，布置灵活，不受冷却水条件制约；运行时应保证机组周围进风、排风通畅，以维持冷凝换热效率。

适用场合：缺水地区、水质较差、用冷点分散或需移动使用的工艺冷却场合。

六、水冷开放式冷水机工作原理

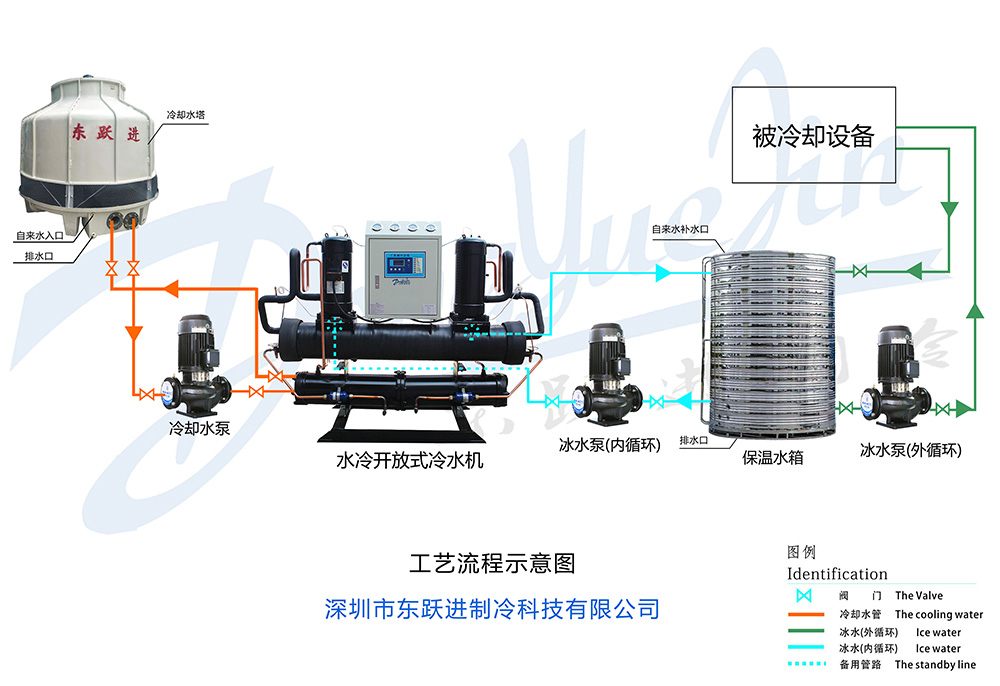

水冷开放式冷水机整机不设钣金外壳，压缩机、壳管式冷凝器、蒸发器、电控箱等部件外露布置，冷冻水侧与冷却水侧设备外置配套。

结构特点：部件外露，便于维护检修与非标定制（如耐酸碱蒸发器、钛管蒸发器、外配不锈钢保温水箱等）；水箱、水泵外置，容量配置灵活；综合性价比高。

适用场合：电镀、化工、反应釜冷却等需外配水箱、防腐定制或大水箱蓄冷的工艺场合。

七、五种机型技术对比与选型要点

选型要点：

1、冷却水条件：具备冷却水塔安装条件与水质保障时优先选用水冷式（能效较高）；缺水或不便设塔时选用风冷式；

2、冷量与负荷特性：大冷量、连续运行工况选用螺杆式；中小冷量、负荷波动较大的工况选用箱式（内置水箱缓冲）；

3、安装空间与维护需求：机房空间有限选用箱式；需防腐定制、大水箱蓄冷或便于检修选用开放式；

4工况温度：常规冷冻水温度为5℃~常温；0℃以下低温工况需采用乙二醇水溶液等载冷剂并另行选型。

上述五种机型均基于蒸气压缩式制冷循环，差异在于压缩部件、冷凝方式与系统集成形式。正确选型应综合冷却水条件、工艺冷量、负荷特性、安装空间及介质防腐要求等因素确定。如需根据具体工艺参数进行冷量计算与方案设计，可联系深圳东跃进制冷获取选型支持。
