PCB数控钻孔机冷水机案例

PCB数控钻孔机是线路板厂里对水温敏感的设备之一：主轴转速高、连续钻孔时间长，主轴与夹头一旦温升，钻孔位置精度和孔壁质量都会受影响。本文整理东跃进制冷与深圳某线路板企业的合作情况——该客户自2016年起陆续采购6台冷水机用于钻孔机配套，随着新建工厂扩充设备，新厂机型由风冷箱式冷水机升级为大功率水冷箱式冷水机。

一、客户与使用场景

深圳某线路板企业从事线路板生产加工，车间配置多台PCB数控钻孔机，按订单长期排产。钻孔工序需要为钻机主轴提供持续循环冷却，保证连续钻孔过程中主轴与夹头的温度稳定。东跃进制冷自2016年起为其配套冷水机，随产能扩充累计采购6台。

二、为什么钻孔机要单独配冷水机

钻孔机工作时，主轴高速旋转带动钻头切削，机械摩擦与电机损耗都会转化为热量。热量若不能及时带走，会出现两类问题：

1、主轴与夹头热伸长：温升导致主轴轴向伸长，钻孔深度与孔位出现偏差，细孔径产品的报废率上升。

2、连续加工能力受限：水温偏高时只能降低进给速度或停机等待冷却，影响当班产量。

因此钻孔机通常由设备厂家指定冷却水流量与水温范围，配套冷水机是保证设备精度与连续作业的常规做法。

三、老厂方案：风冷箱式冷水机

客户早期车间采用风冷箱式冷水机为钻孔机配套。风冷箱式机型整机一体化，水箱与水泵集成在机箱内，接电、接管即可使用，不需要另配冷却水塔，安装便捷、投产快，适合机位分散、场地改造量小的车间。对于单台或少数几台钻机的冷却需求，这个方案投入小、见效快。

风冷机型的散热依赖环境空气，夏季高温期或车间通风不畅时制冷能力会有所下降，机位密集时还需要注意热风回流问题。随着客户设备数量增加，这些因素逐渐显现。

参考机型：风冷箱式冷水机。

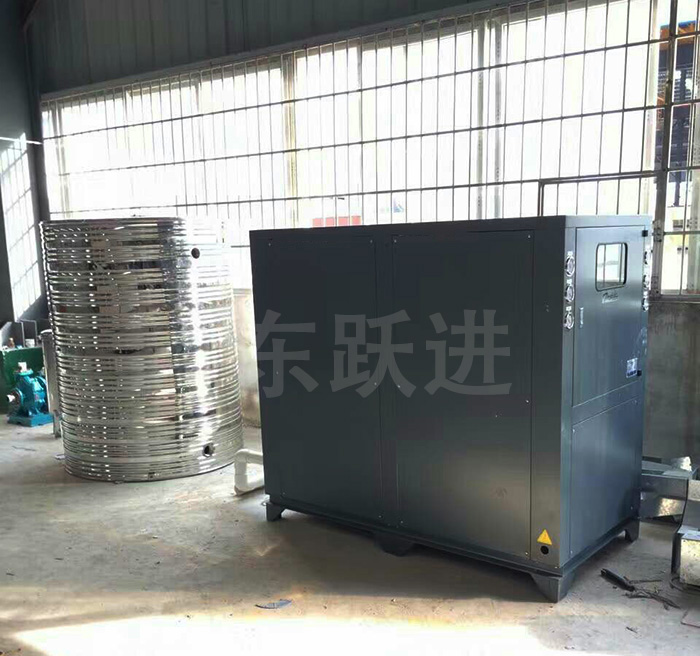

四、新厂方案：大功率水冷箱式冷水机

新建工厂扩充钻孔设备时，客户为钻孔工序选配了大功率水冷箱式冷水机。这次选型变化主要基于两点考虑：

1、制冷能力更稳定：水冷机组的冷凝器由冷却水塔散热，制冷能力受车间环境温度的影响小，夏季高温期出水温度依然平稳，有利于钻孔机长时间连续作业。

2、适配集中扩产：新厂机位数量多、钻孔设备集中，大功率机型一台可以覆盖多台钻机的冷却需求，比每台钻机各配一台小风冷机更便于管理，机房布置也更规整。

水冷箱式机型需要配套冷却水塔与冷却水泵，这部分在厂房规划阶段就要预留位置和管路——新建工厂的优势正在于此：土建与管路按水冷方案一次规划到位，避免后期改造。客户新厂从建厂之初就把水冷方案纳入了整体规划。

参考机型：水冷箱式冷水机。

五、钻孔机配套冷水机要注意的四点

结合该客户多年使用的实际情况，钻孔机配冷水机有几个容易忽略的环节：

1、按设备厂家要求确定流量与水温，而不是只按机器台数估冷量。不同品牌、不同轴数的钻机，对冷却水流量与进水温度的要求并不一致，按钻机铭牌与厂家说明书取值最稳妥。

2、水质要管住。钻孔工序产生的粉尘与碎屑若进入水路，会堵塞主轴内部的小通道，表现为流量下降、主轴温升。建议在冷水机出口加装过滤，并定期清洗滤网。

3、风冷机型的摆放位置要保证进风与出风通畅。机位密集时注意热风不要相互回流，否则夏季制冷能力明显下降。

4、水冷机型要核对冷却水塔的散热能力。水冷机组的冷凝热全部由冷却水带走，水塔选小了会表现为冷凝压力偏高、制冷量不足，夏季高温期尤其明显。

六、从老厂到新厂，客户保留了什么

从2016年首次采购到新厂扩产再次采购，客户对供应商的期待没有变：设备出问题时响应要快，追加采购时机型要延续、配件要找得到。冷水机在产线上不是主角设备，但它一旦出问题，受影响的往往是钻机精度与整班产量——这是PCB企业愿意与同一供应商长期合作的主要原因。

老厂的风冷机型仍在正常服役，新厂的大功率水冷机型承担扩充产能。两代机型在同一客户车间里各司其职，也说明了一个选型道理：机型没有绝对的好坏，只有与现场条件的匹配。

七、总结

PCB数控钻孔机的冷却选型，可以按这个思路走：机位少、要快速投产、通风条件好，选风冷箱式；设备集中、扩产规模大、对水温稳定性要求高，选水冷箱式，并在建厂阶段就把冷却水塔与管路规划进去。本案例客户的老厂与新厂分别对应这两种场景。

若贵司的钻孔机或其他线路板设备需要配套冷水机，可提供设备型号、厂家要求的流量与水温、机位数量与场地条件，东跃进制冷可协助核算并推荐机型。咨询 0755-81717585 / 135-1031-2532 蔡经理。
